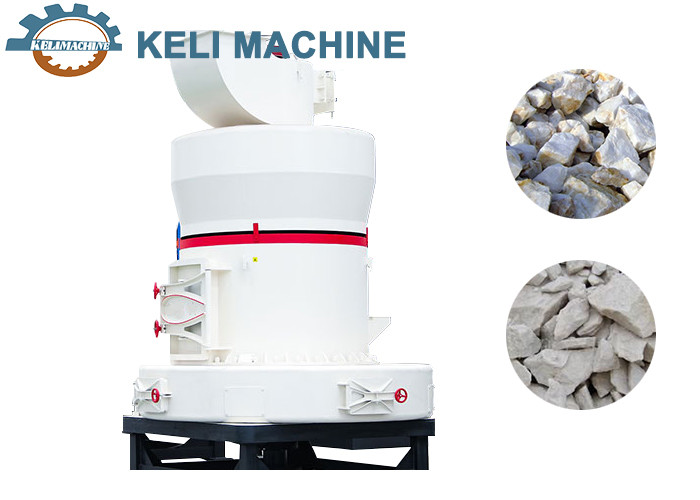

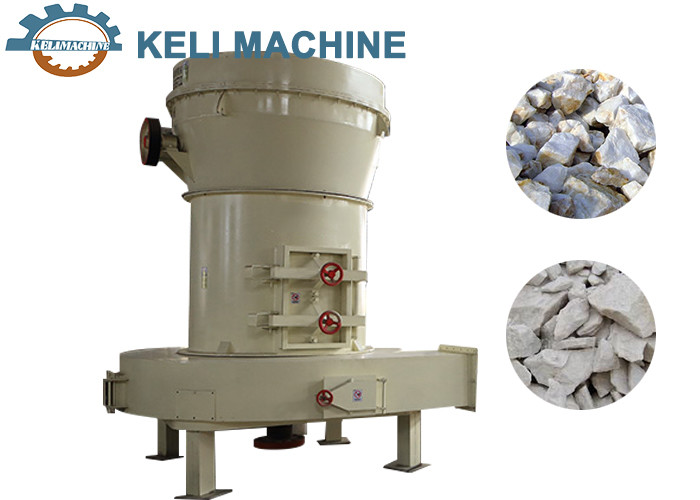

Schleifmaschine Raymond Rollenmaschine Schleifmaschine Rollenring Größe 890*160mm

Die exzentrische Welle ist aus 40Cr-Stahl, präzise geschmiedet, mit hochwertigen Gießteilen gefertigt.hoher Mangan-Stahl-Material ZGMn13-4 machen Brecher zuverlässiger, Präzisionsguss schwere Fliegerrad,Kieferbrennerrahmen nehmen dicken Q235B schwere Stahlplatten Schweißverfahren.Maschine Sprengung, Rostverhütung, Oberflächenmalerei mindestens dreimal Malereien.

Arbeitsprinzip

1. Die gesamte Struktur der Raymond Mill Maschine besteht hauptsächlich aus dem Host, Analyse Maschine, Sanitäranlagen und dem Bläser, je nach Bedarf des Benutzers kann es mit Zerkleinerer, Aufzug,Elektromagnetische Schwingungsspeise, elektrische Steuerungskammer etc.

2. Nachdem die Materialien auf die gewünschte Partikelgröße zerkleinert wurden, werden sie durch den Aufzug in den Lagerteller gebracht.und dann durch vibrierende Feeder in die Schleifkammer von Raymond Mill einheitlich kontinuierlich.

3. Aufgrund der Zentrifugalkraft beim Drehen schwingen die Walzen nach außen, drücken auf den Schleifring, die Schaufelblätter sammeln Materialien und schicken sie dann zwischen Schleifrolle und Schleifring,durch das Walzen der Schleifwalze zum Zwecke der Zerstörung.

4Nach dem Schleifen des Materials wird das Pulver zusammen mit der durch den Bläser hergestellten Zirkulationsluft zur Sortierung in die Analysemaschine gebracht.Das qualifizierte Pulver gelangt zusammen mit der Luft in den Zyklonpulverkollektor des fertigen Produkts., dann entladen Pulverröhre, das ist das fertige Produkt.

5In der Schleifkammer der Raymond-Mühle, weil es eine gewisse Feuchtigkeit im geschliffenen Material gibt, wird beim Schleifen Hitze erzeugt, Feuchtigkeit verdunstet,und die Rohroberfläche des Ganzen ist nicht fest, wird die Außenluft in die Umlaufluft gezogen, wodurch der Umlaufdruck erhöht wird, um sicherzustellen, daß die Mühle unter einem negativen Druck steht.nach der Reinigung endlich in die Atmosphäre gelangen.

Roll Dia auf.

(mm)

Größe des Rollrings

(mm)

Max. Eingangsgröße

(mm)

Ausgangsgröße

(mm)

Kapazität

T/Welle

Macht

(Kw)

3200*1200*3800

3500*3300*4500

4650*3600*5100

4700*3600*5100

5300*4100*5200

5400*4100*5200

7100*5900*7900

9900*5800*1058

9200*7250*9700
